CẨM NANG TOÀN DIỆN VỀ KIỂM TRA TƯƠNG THÍCH ĐIỆN TỪ (EMC)

Đồng Bộ Hóa Dữ Liệu Thiết Kế Bo Mạch & Nhãn Mác Hợp Chuẩn Để Định Hình Chuỗi Cung Ứng Thiết Bị Điện Tử Toàn Cầu

Trong kỷ nguyên mạng kết nối vạn vật (IoT), xe điện (EV) và các thiết bị tự động hóa thông minh, một bo mạch vi xử lý có thể được thiết kế tại Thung lũng Silicon, sản xuất linh kiện tại Nhật Bản, lắp ráp thành phẩm tại Việt Nam và phân phối ra toàn cầu. Để đảm bảo các thiết bị điện – điện tử này có thể vận hành ổn định trong môi trường không gian chung mà không gây nhiễu cho nhau, mỗi thị trường lớn đều thiết lập hàng rào kỹ thuật bắt buộc mang tên Kiểm tra Tương thích Điện từ (EMC Compliance). Đây là “bộ lọc” kỹ thuật lưỡng tính nghiêm ngặt nhằm xác minh hai trạng thái cốt lõi của một sản phẩm:

Khả năng phát xạ (Emission): Thiết bị không được phép phóng ra năng lượng điện từ vượt ngưỡng, gây nhiễu loạn hoặc làm tê liệt các hệ thống xung quanh (như sóng vô tuyến, mạng viễn thông).
Khả năng miễn nhiễm (Immunity/Susceptibility): Thiết bị phải có đủ năng lực chống chịu và hoạt động bình thường trước các hiện tượng nhiễu điện từ từ môi trường bên ngoài (như hiện tượng phóng tĩnh điện ESD, sụt áp đột ngột).

Mặc dù bản chất vật lý của sóng điện từ là không đổi, các quốc gia lại vận hành hệ thống pháp lý EMC theo các quy chuẩn hành chính và dấu hợp chuẩn hoàn toàn khác nhau:

Thị trường Mỹ: Kiểm tra bắt buộc theo quy định của Ủy ban Truyền thông Liên bang (FCC Part 15) đối với các thiết bị phát xạ vô tình hoặc cố ý.
Thị trường Châu Âu (EU): Vận hành nghiêm ngặt theo EMC Directive 2014/30/EU (hoặc RED 2014/53/EU nếu sản phẩm có kết nối không dây) và bắt buộc dán nhãn CE.
Các thị trường khác (Nhật Bản, Hàn Quốc, Việt Nam): Áp dụng dấu chứng nhận nội địa dựa trên các bộ tiêu chuẩn hài hòa tương đương như VCCI (Nhật Bản), KC (Hàn Quốc) và CR (Việt Nam).

Sự khác biệt về quy trình phân loại dòng thiết bị (Class A cho công nghiệp, Class B cho dân dụng), phương pháp đo kiểm trong phòng buồng tối (Anechoic Chamber) tạo ra một “bẫy hành chính” và “bẫy kỹ thuật” cực kỳ nguy hiểm cho doanh nghiệp. Một lô hàng điện tử dù được test nội bộ rất tốt vẫn có thể lập tức bị hải quan quốc tế từ chối thông quan, tịch thu hoặc buộc thu hồi diện rộng nếu báo cáo thử nghiệm (Test Report) không được cấp bởi phòng lab độc lập đạt chuẩn ISO/IEC 17025 có đăng ký mã nhận diện cơ quan kiểm định (ví dụ: FCC Registration Number). Chỉ cần một linh kiện tụ điện trên bo mạch bị thay thế bằng loại kém chất lượng khiến sản phẩm bị “rò rỉ” sóng nhiễu khi hậu kiểm, toàn bộ chuỗi cung ứng của bạn sẽ bị đóng băng vĩnh viễn.

Toàn bộ quy trình này đòi hỏi doanh nghiệp không thể chỉ dựa vào may rủi khi mang mẫu đi test, mà phải xây dựng bộ lọc thông tin kỹ thuật, làm chủ ma trận tiêu chuẩn tần số quốc tế và vận hành trơn tru quy trình thiết kế chống nhiễu từ khâu thiết kế sơ đồ nguyên lý đến nhãn mác thành phẩm.

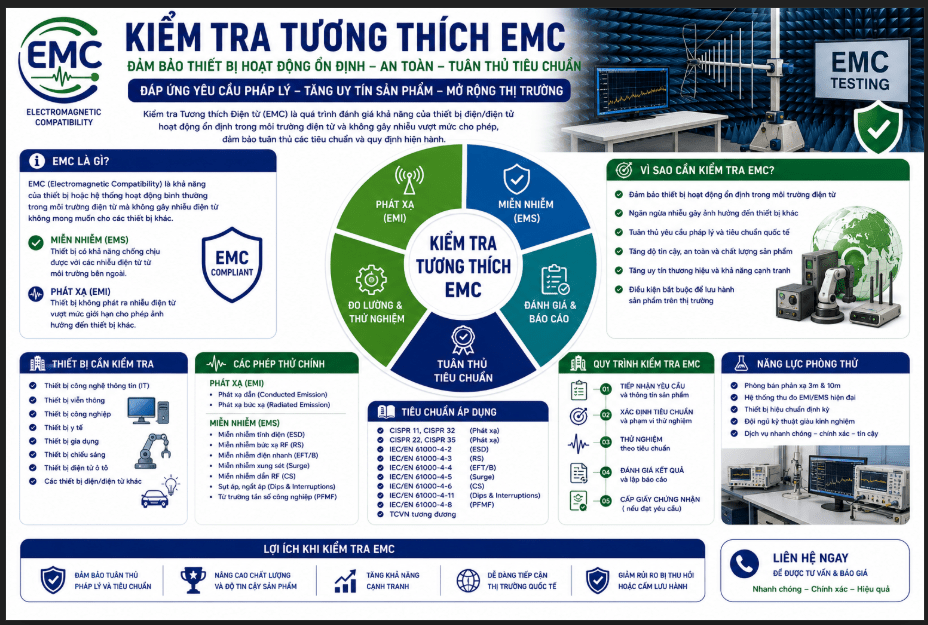

1. Bản Chất Hệ Thống Kiểm Tra Tương Thích EMC Là Gì?

Đây là hệ thống quản trị hành chính pháp lý, cấu trúc dữ liệu thử nghiệm sóng điện từ và chuyển giao năng lực tối ưu hóa thiết kế phần cứng của sản phẩm. Bản chất của việc quản trị hệ thống này bao gồm ba năng lực cốt lõi:

Xây dựng Hệ thống Quản lý Thiết kế Chống nhiễu từ Gốc (SI/PI & EMC Design): Hướng dẫn doanh nghiệp bóc tách sơ đồ nguyên lý bo mạch (PCB layout), đường đi của dòng điện nguồn và cách bọc chống nhiễu (Shielding) nhằm kiểm soát năng lượng điện từ ngay từ giai đoạn R&D.
Thiết lập và Đồng bộ hóa Hồ sơ Kỹ thuật Hợp chuẩn (Technical Construction File): Chuyển đổi dữ liệu đo kiểm phổ tần phức tạp thành bộ tài liệu chứng minh sự tuân thủ bài bản, bao gồm Tuyên bố hợp chuẩn (DoC), báo cáo thử nghiệm phòng lab và chứng nhận hợp quy tương ứng với từng quốc gia mục tiêu.
Làm chủ Quy trình Giám sát Biến động Linh kiện Chuỗi Cung ứng: Đào tạo đội ngũ QC và kỹ sư phần cứng năng lực tự rà soát danh mục linh kiện quan trọng (Critical Components List – CCL) nhằm đảm bảo các linh kiện lọc nhiễu, lõi ferrite không bị thay đổi sai quy cách trong quá trình sản xuất hàng loạt.

2. 5 Phân Khu Quản Lý Và Rà Soát Rủi Ro Doanh Nghiệp Cần Nắm Rõ

Để duy trì quyền lưu hành các sản phẩm điện tử trên thị trường quốc tế một cách hợp pháp, đội ngũ quản lý của doanh nghiệp cần thiết lập các tiêu chí kiểm soát nghiêm ngặt tại 5 phân khu rủi ro sau:

2.1. Quản trị Phân loại Thiết bị và Cập nhật Ma trận Tiêu chuẩn Quốc tế

Yêu cầu kỹ thuật: Doanh nghiệp phải xác định chính xác sản phẩm thuộc nhóm thiết bị nào (ví dụ: EN 55032/EN 55035 cho thiết bị đa phương tiện tại EU, hoặc FCC Part 15 subpart B cho thiết bị số tại Mỹ) và phân nhóm sử dụng (Class A – Môi trường thương mại/công nghiệp; Class B – Môi trường gia đình, vốn có ngưỡng giới hạn phát xạ nghiêm ngặt hơn).
Điểm cần quản lý: Thiết lập quy trình rà soát tiêu chuẩn áp dụng ngay từ khâu viết tài liệu đặc tả sản phẩm (PRD). Đảm bảo định vị đúng phân nhóm thiết bị để áp dụng đúng biên độ kỹ thuật (Margin) phù hợp, tránh tình trạng mang thiết bị Class A đi bán vào thị trường dân dụng dẫn đến vi phạm pháp luật.

2.2. Kiểm soát Tính Đồng bộ giữa Danh mục Linh kiện Tới hạn (CCL) và Mẫu Thử nghiệm

Yêu cầu kỹ thuật: Trong hồ sơ phê duyệt EMC, danh mục các linh kiện ảnh hưởng trực tiếp đến tương thích điện từ (như chip xử lý trung tâm, bộ nguồn biến áp, tụ lọc nhiễu, cuộn cảm) phải được liệt kê chi tiết về thương hiệu, model và thông số kỹ thuật (gọi là CCL).
Điểm cần quản lý: Đảm bảo tính logic tuyệt đối của dữ liệu chuỗi cung ứng. Nếu trong quá trình sản xuất đại trà, phòng mua hàng thay thế một cuộn cảm từ nhà cung ứng khác có thông số tương đương nhưng độ suy hao tần số khác biệt, hệ thống bắt buộc phải kích hoạt lệnh dừng phê duyệt cho đến khi mẫu bo mạch mới được kiểm tra EMC bổ sung, tránh hiện tượng rớt chuẩn khi bị cơ quan quản lý lấy mẫu hậu kiểm.

2.3. Thiết Kế Ma Trận Nhãn Mác và Thông tin Cảnh báo Luật định

Yêu cầu kỹ thuật: Quy cách hiển thị nhãn hợp chuẩn EMC được quy định rất chi tiết bằng luật. Đối với Mỹ, nhãn phải chứa tuyên bố tuân thủ của FCC (FCC Compliance Statement); đối với Châu Âu là dấu CE; đối với Canada là nhãn ICES. Thông tin này phải được in trên bề mặt sản phẩm hoặc hiển thị dưới dạng nhãn điện tử (e-label) nếu thiết bị có màn hình theo đúng quy chuẩn.
Điểm cần quản lý: Xây dựng quy trình phê duyệt thiết kế nhãn mác (Label Artwork Approval). Đảm bảo khi đóng gói xuất khẩu sang các vùng lãnh thổ khác nhau, robot in ấn dán đúng mẫu nhãn của nước đó, đầy đủ mã ID đăng ký (như FCC ID cho sản phẩm không dây) giúp hải quan tra cứu thông tin nhanh chóng.

2.4. Quản lý Quy trình Thử nghiệm Sàng lọc và Giám sát Chất lượng Công đoạn (Pre-compliance)

Yêu cầu kỹ thuật: Việc mang mẫu đi test tại phòng lab đạt chuẩn quốc tế (Full-compliance lab) rất tốn kém chi phí và thời gian. Do đó, doanh nghiệp cần sở hữu năng lực đo kiểm sàng lọc (Pre-compliance testing) tại nhà máy bằng các thiết bị phân tích phổ (Spectrum Analyzer) và đầu dò trường gần (Near-field probe).
Điểm cần quản lý: Thiết lập phân khu rà soát chất lượng EMC trong nhà xưởng. Đội ngũ QC phải tiến hành đo quét ngẫu nhiên các bo mạch trên dây chuyền để phát hiện sớm hiện tượng rò rỉ sóng do lỗi hàn gắn hoặc lỗi sai sót trong quy trình lắp ráp vỏ kim loại chống nhiễu.

2.5. Bảo mật Bản vẽ Thiết kế PCB và Cơ chế Khai báo Hồ sơ Kỹ thuật Mật

Yêu cầu kỹ thuật: Để được cấp chứng nhận EMC/FCC, doanh nghiệp bắt buộc phải nộp sơ đồ nguyên lý (Schematics), sơ đồ bố trí linh kiện bo mạch (Block Diagram), ảnh chụp chi tiết cấu trúc bên trong. Việc này đặt ra bài toán phải vừa minh bạch thông tin với cơ quan chứng nhận, vừa bảo vệ tuyệt đối bí mật công nghệ lõi trước nguy cơ rò rỉ dữ liệu ra bên ngoài.
Điểm cần quản lý: Áp dụng cơ chế yêu cầu bảo mật thông tin (Confidentiality Request) hợp pháp khi nộp hồ sơ lên FCC hoặc các tổ chức chứng nhận (TCB). Nhân sự cần tách biệt rõ ràng dữ liệu thành hai phần: Tài liệu công khai (Ảnh chụp bên ngoài, sách hướng dẫn) và Tài liệu bảo mật vĩnh viễn (Sơ đồ mạch, thuật toán vận hành) để hệ thống lưu trữ dưới dạng mã hóa quyền truy cập.

3. Lợi Ích Chiến Lược Khi Doanh Nghiệp Làm Chủ Hệ Thống Kiểm Tra EMC

3.1. Thông quan thần tốc, làm chủ tốc độ tung sản phẩm ra thị trường: Sở hữu báo cáo thử nghiệm EMC chuẩn mực từ các phòng lab được công nhận toàn cầu giúp sản phẩm đi qua các cửa khẩu Mỹ, EU, Nhật Bản một cách trơn tru, loại bỏ 100% rủi ro hàng hóa bị giữ lại phân tích hoặc thu hồi.
3.2. Tiết kiệm hàng ngàn USD chi phí lab-test nhờ tư duy thiết kế đúng ngay từ đầu: Thay vì phải mang bo mạch đi sửa lỗi (debug) lặp đi lặp lại tại các phòng lab ngoài với chi phí tính theo giờ cực kỳ đắt đỏ, việc làm chủ kỹ thuật mô phỏng và pre-compliance giúp doanh nghiệp vượt qua vòng test chính thức ngay từ lần đầu tiên.
3.3. Tối ưu hóa chuỗi cung ứng, nâng tầm thương hiệu OEM/ODM toàn cầu: Khi doanh nghiệp sở hữu một quy trình quản trị EMC bài bản, bạn sẽ dễ dàng lọt vào danh mục nhà cung ứng Tier-1 của các tập đoàn công nghệ lớn. Khả năng kiểm soát tương thích điện từ ổn định chính là bảo chứng cao nhất cho chất lượng phần cứng của doanh nghiệp.

4. Quy Trình 5 Bước Đồng Bộ Hóa Toàn Diện Dữ Liệu Kiểm Trạ EMC

Để xây dựng một hệ thống quản trị và đo kiểm EMC hoàn chỉnh bảo vệ dòng chảy hàng hóa, quy trình vận hành cần trải qua 5 bước nghiêm ngặt sau:

Bước 1 – Khảo sát thiết kế và định vị ma trận pháp lý: Phân tích tần số hoạt động cao nhất của bo mạch từ phòng R&D, đối chiếu với quốc gia xuất khẩu để xác định các dải tần bắt buộc phải kiểm tra và quy chuẩn hành chính tương ứng.
Bước 2 – Đo kiểm mô phỏng nội bộ: Vận hành thiết bị đo quét trường gần tại nhà máy nhằm phát hiện các “điểm nóng” phát xạ nhiễu trên bo mạch, thực hiện các biện pháp dập nhiễu (Grounded, Ferrite core) trước khi chốt thiết kế.
Bước 3 – Thử nghiệm tại phòng lab độc lập: Gửi mẫu hoàn chỉnh đến phòng lab được chỉ định (đạt chuẩn ISO 17025) để tiến hành đo kiểm phát xạ dẫn (Conducted Emission), phát xạ bức xạ (Radiated Emission) và các bài test miễn nhiễm. Nhận về Báo cáo thử nghiệm (EMC Test Report) hợp pháp.
Bước 4 – Biên soạn hồ sơ kỹ thuật và DoC: Khóa danh mục linh kiện tới hạn (CCL) vào bảng BOM. Tập hợp báo cáo thử nghiệm, sơ đồ mạch thành bộ Hồ sơ kỹ thuật (Technical File), phát hành bản Tuyên bố hợp chuẩn (DoC) do đại diện pháp luật của doanh nghiệp ký tên.
Bước 5 – Đồng bộ nhãn mác và hậu kiểm chuỗi: Tích hợp các dấu hợp chuẩn (CE, FCC, VCCI,…) lên nhãn sản phẩm đúng kích thước quy định. Thiết lập quy trình đánh giá QC định kỳ trên dây chuyền để kiểm tra tính ổn định của các linh kiện chống nhiễu trên từng lô hàng xuất xưởng.

5. So Sánh Việc Tự Mò Mẫm Thực Hiện Và Có Quy Trình Quản Trị Hệ Thống EMC

Tiêu chí	Doanh nghiệp tự mò mẫm thực hiện	Có Hệ Thống & Quy Trình Quản Trị Chuẩn
Tư duy thiết kế bo mạch	Thiết kế theo bản năng, đợi đến khi hoàn thành thành phẩm mới mang đi test lab, dẫn đến tỷ lệ rớt chuẩn EMC lên tới hơn 70% ở lần test đầu tiên.	Tích hợp giải pháp chống nhiễu ngay từ khâu vẽ mạch; vận hành quy trình đo quét sàng lọc (Pre-compliance) từ sớm giúp chốt thiết kế an toàn.
Quản lý linh kiện chuỗi cung ứng	Thay đổi nhà cung ứng tụ điện, chip nguồn hoặc thay đổi nhà máy đúc PCB tùy tiện, khiến lô hàng sản xuất hàng loạt bị lỗi nhiễu nghiêm trọng.	Quản lý nghiêm ngặt Danh mục linh kiện tới hạn (CCL) trong bảng BOM; kiểm soát thay đổi (MOC) chặt chẽ đối với mọi vật tư ảnh hưởng điện từ.
Độ chính xác hồ sơ pháp lý	Sử dụng báo cáo thử nghiệm không đạt chuẩn hoặc thiếu các hạng mục test miễn nhiễm bắt buộc, dẫn đến việc lô hàng bị giữ lại tại cửa khẩu EU/Mỹ.	Đảm bảo hồ sơ kỹ thuật đồng bộ 100% giữa sơ đồ mạch thực tế, Test Report chuẩn ISO 17025 và bản DoC đúng ngôn ngữ luật định nước sở tại.
Ứng phó với rủi ro hậu kiểm	Hoảng loạn đổ lỗi cho nhà cung ứng linh kiện thô khi bị cơ quan quản lý phát hiện sản phẩm gây nhiễu sóng; không có dữ liệu giải trình kỹ thuật.	Chủ động sở hữu dữ liệu đo kiểm phổ tần gốc; sẵn sàng kích hoạt kịch bản cô lập lô lỗi và giải trình kỹ thuật chuẩn xác với các cơ quan kiểm soát quốc tế.

Kết luận: Ngôn ngữ chung – Sức mạnh cạnh tranh toàn cầu

Làm chủ hệ thống Kiểm tra Tương thích Điện từ (EMC) không đơn thuần là việc vượt qua một bài đo kiểm sóng trong phòng lab, mà đó là việc xây dựng một tư duy quản trị rủi ro phần cứng đồng bộ, xuyên suốt từ khâu thiết kế mạch, kiểm soát danh mục linh kiện tới hạn cho đến khi hoàn thiện hồ sơ pháp lý quốc tế. Khi doanh nghiệp của bạn sở hữu một quy trình thiết kế chống nhiễu mạnh mẽ và làm chủ dữ liệu kiểm định phổ tần sắc nét, bạn đã tự bẻ gãy rào cản kỹ thuật khó khăn nhất để đưa các sản phẩm công nghệ cao của mình tự tin thâm nhập, khẳng định chất lượng và phát triển bền vững trên thị trường toàn cầu.

Doanh nghiệp của bạn hiện đang sản xuất hoặc xuất khẩu dòng thiết bị điện tử nào và đội ngũ của bạn đang gặp trở ngại trong việc xử lý các lỗi nhiễu phát xạ (Emission) hay quy trình lập Hồ sơ kỹ thuật EMC cho các thị trường khắt khe như Mỹ (FCC) và EU (CE)? Hãy chia sẻ với chúng tôi để các chuyên gia thiết kế lộ trình rà soát dữ liệu và xây dựng cấu trúc quản trị Tương thích Điện từ EMC tối ưu, an toàn và chuyên nghiệp nhất cho chuỗi sản phẩm của bạn!
